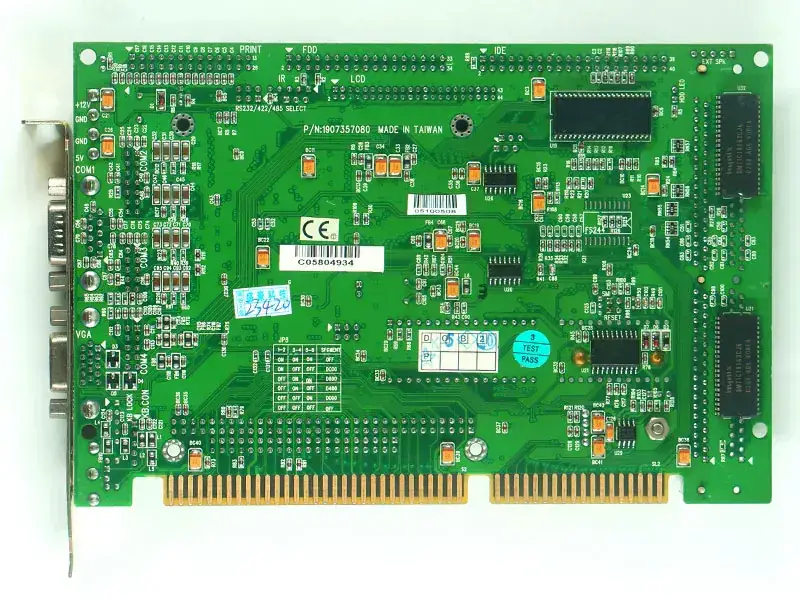

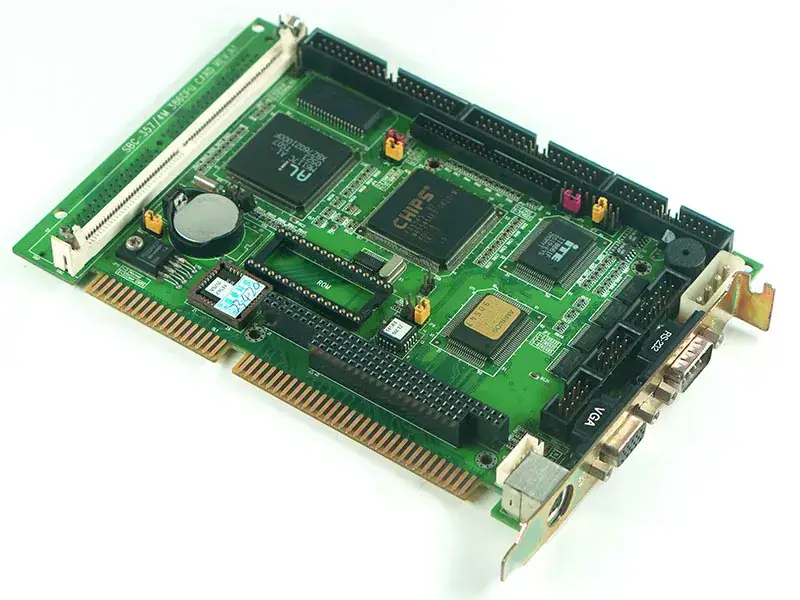

Материнская плата Aaeon SBC-357/4M

Материнская плата SBC-357/4M 386 CPU CARD REV.A1

Технические характеристики

ПРОЦЕССОР: Встроенный в чипсет ALI M6117C совместимый с Intel 80386SX-40
Шина данных: 16-битная
BIOS: AMI Flash BIOS (поддерживает режим LBA HDD)
Чипсет: ALI M6117C
Чипсет Super I/O: ITE8661F
Оперативная память: До 20 МБ. Используется одно 72-контактное гнездо SIMM
Теневая оперативная память: Поддержка теневой памяти системного и видео BIOS
Интерфейс жесткого диска IDE: Поддерживает до одного жесткого диска IDE (шина AT)
диски. Автоматическое определение BIOS.
Интерфейс флоппи-дисковода: Поддерживает до двух флоппи-дисководов,
5,25" (360 КБ и 2 МБ) и / или 3,5" (720 КБ, 1,44 МБ и 2,88 МБ)
Двунаправленный параллельный порт: Один двунаправленный порт принтера (настраиваемый LPT1, LPT2, LPT3 или отключаемый). Поддержка режимов SPP, ECP и EPP.
Последовательные порты: Три последовательных порта RS-232 и один последовательный порт RS-232/422/485
порт. Используются UART 16C550 с 16-байтовым FIFO. Поддерживает скорости до
115 Кбит/с. Порты могут быть индивидуально сконфигурированы от COM1 до COM4 или
инвалиды.
Часы/календарь реального времени: RTC (внутренний) и кварцевые часы на чипсете ALI
питание осциллятора от литиевой батареи для хранения данных в течение 10 лет.
Канал DMA: 7
Уровни прерывания: 15
Разъем для мыши KB/PS2: 6-контактный разъем mini DIN поддерживает стандарт
Клавиатура и мышь для ПК/AT.
Интерфейс VGA для плоских панелей
Чипсет: C&T 65545
Память дисплея: 512 КБ стандартно, 1 МБ дополнительно
Тип дисплея: Поддержка ЭЛТ и плоских панелей (TFT, DSTN, моно и
EL)дисплей, может одновременно отображать как ЭЛТ, так и плоскую панель.
Разрешение: Опция до 1024 x 768 @ 256 цветов.(1MB-дисплей
память). Стандартный 1024 x 768 @ 16 цветов (512 КБ памяти дисплея)
Интерфейс твердотельного накопителя
Одно 32-контактное гнездо DIP поддерживает серию M-systems DiskOnChip 2000,
Объем памяти от 2 МБ до 288 МБ.
Слот расширения
Разъем PC/104: 104-контактный разъем для расширения 16-разрядной шины.
Механические и экологические
Напряжение питания: +5 В (от 4,75 до 5,25 В)
Макс. потребляемая мощность: +5 В @ 2A
Рабочая температура: От 32 до 140 °F (от 0 до 60°C)
Размер доски: 7,3" (Д) X 4,8" (Ш) (185 мм x 122 мм)
Вес: 0,66 фунта (0,3 кг)
