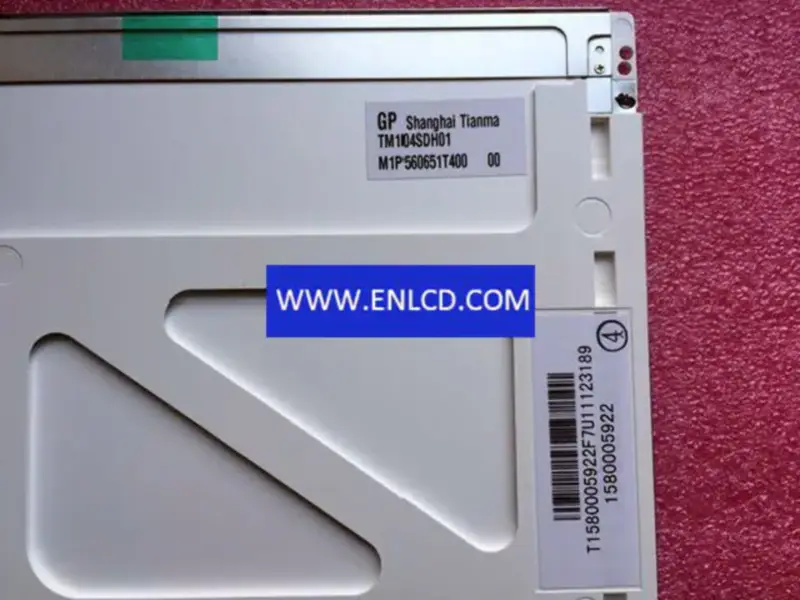

TM104SDH01 Sostituzione del pannello LCD Tianma

Marchio del pannello: TIANMA
Modello pannello: TM104SDH01
Dimensioni del pannello: 10,4 pollici
Tipo di pannello: a-Si TFT-LCD, LCM
Risoluzione:800(RGB)×600, SVGA
Formato pixel: striscia verticale RGB
Area di visualizzazione: 211,2 (L) × 158,4 (A) mm
Apertura della lunetta: 215,0 (L) × 162,0 (A) mm
Dimensioni contorno: 236 (L) × 176,9 (A) × 5,9 (P) mm
Superficie: antiriflesso, rivestimento duro (3H)
Luminosità: 400 cd/m2 (tip.)
Rapporto di contrasto: 400:1 (tipico) (TM)
Angolo di visione: 70/70/60/70 (tipico) (CR≥10)
Modalità display: TN, normalmente bianco, trasmissivo
Migliore visualizzazione su: ore 12
Tempo di risposta: 10/15 (tipico) (Tr/Td)
Colori display: 262K 50%(CIE1931)
Tipo di lampada: 6S6PWLED, 30.000 ore, senza driver
Frequenza: 60 Hz
Touchscreen: senza
Peso del pannello: 288 g
Applicazione: applicazione industriale, imaging medico,
Interfaccia segnale: LVDS (1 canale, 6 bit), 20 pin, connettore
Tensione in ingresso: 3,3 V (tip.)
Ambiente: Temp. operativa: -20 ~ 70 °C; Temp. di stoccaggio: -30 ~ 80 °C
