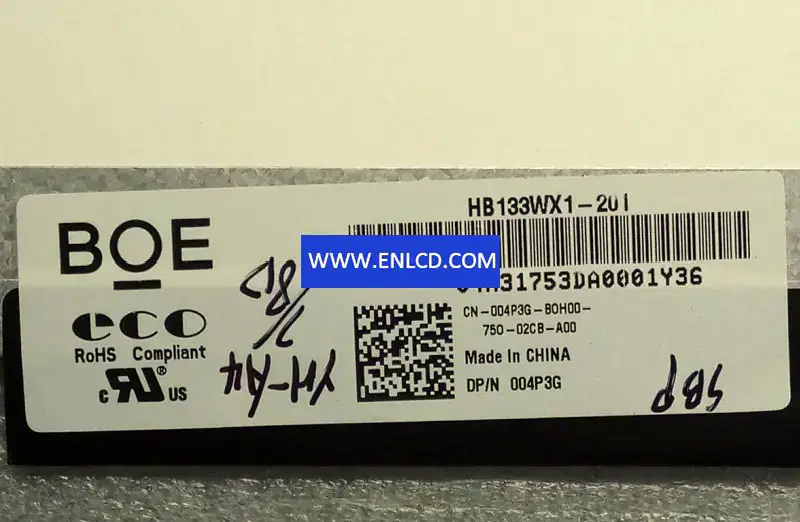

Sostituzione del pannello LCD BOE HB133WX1-201

Produttore: BOE
Nome del modello:HB133WX1-201 (BOE05DF)
Dimensioni dello schermo: 13,3 pollici
Tipo di schermo: LCM,a-Si TFT-LCD
Numero di pixel: 1366 (RGB) × 768 (WXGA)
Disposizione: striscia verticale RGB
Area attiva (mm): 293,42 × 164,97 (H×V)
Contorno (mm): 314,1 × 188,75× 3,6 (A×V×P)
Area della lunetta (mm): -
Trattamento: antiriflesso
Luminanza: 200 cd/m2 (tip.)
Rapporto di contrasto: 500: 1 (tipico) (TM)
Angolo di visione: 45/45/20/40 (tipico) (CR≥10)
Risposta: 12 (tip.)(Tr+Td) ms
Buona visione alle 6 in punto
Modalità di lavoro: TN, normalmente bianca, trasmissiva
Profondità colore: 262K 45%(CIE1931)
Retroilluminazione: 9S4PWLED, 15.000 ore, con driver LED
Forma contorno: piatta (PCBA piatta, profondità 3,4~4,0 mm)
Utilizzato per: laptop,
Frequenza di aggiornamento: 60 Hz
Touchscreen: senza
Tipo di segnale: eDP (1 corsia), connettore, 30 pin
Alimentazione di tensione: 3,3 V (tip.)
Massimo. Valori nominali: Temp. di stoccaggio: -20 ~ 60 °C Temp. di funzionamento: 0 ~ 50 °C
