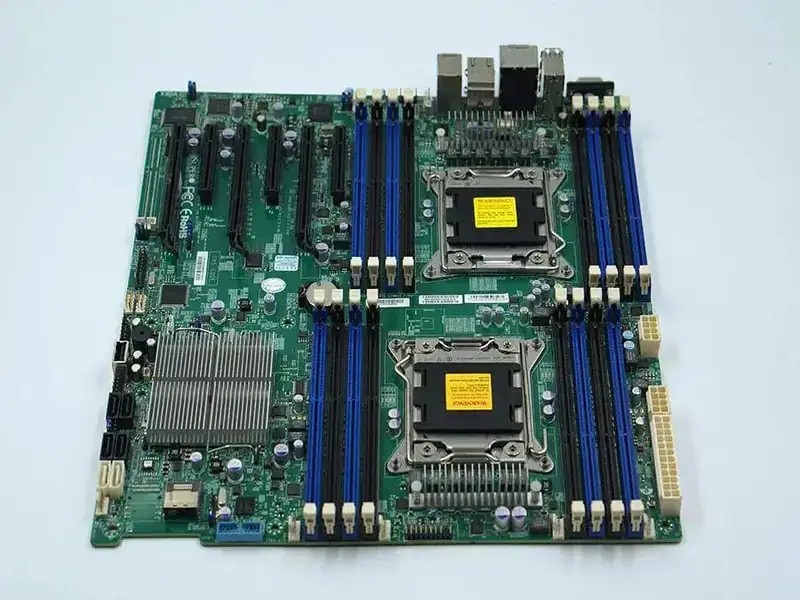

UGS du produit
|
| MBD-X9DAi -O |
X9DAi (Pack standard) |
| MBD-X9DAi -B |
X9DAi (paquet en vrac) |
Statistiques physiques
|
| Facteur de forme |
E-ATX |
| Dimensions |
12″ x 13″ (30.5cm x 33.2cm) |
Processeur/Cache
|
| UNITÉ CENTRALE |
- Famille de processeurs Intel® Xeon® E5-2600 et E5-2600 v2 ?
- (jusqu'à 150W TDP **)
- Double Socket R (LGA 2011)
|
| Cache |
Jusqu'à 30 Mo |
| Bus Système |
QPI jusqu'à 8 GT/s |
| Note |
** La carte mère supporte ce TDP maximum. Veuillez vérifier que votre système peut supporter thermiquement |
Mémoire du système
|
| Capacité de mémoire |
- 16 prises DIMM DDR3 à 240 broches
- Jusqu'à 1 TB DDR3 ECC LRDIMM
- Jusqu'à 512 Go DDR3 ECC RDIMM
- Jusqu'à 128 Go DDR3 ECC/non ECC UDIMM
|
| Type de mémoire |
- 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72 bits, DIMM plaquées or à 240 broches
- Prise en charge des UDIMM ECC et non ECC* La vitesse maximale de la mémoire peut être limitée par le processeur. Vérifiez que le processeur choisi peut prendre en charge la vitesse de mémoire souhaitée.
|
| Taille des modules DIMM |
32 GB, 16 GB, 8 GB, 4 GB, 2 GB, 1 GB, 64 GB LRDIMM |
| Tension de la mémoire |
1,5 V, 1,35 V |
| Détection des erreurs |
- Corrige les erreurs d'un seul bit
- Détecte les erreurs à deux bits (en utilisant la mémoire ECC)
|
Dispositifs embarqués
|
| Jeu de puces |
Jeu de puces Intel C602 |
| SATA |
- SATA 2.0 3Gb/s avec RAID 0, 1, 5, 10
- SATA 3.0 6Gb/s avec RAID 0, 1, 5, 10
|
| AHCI SATA |
- SATA 2.0 3 Gb/s avec RAID 0, 1, 5, 10
- SATA 3.0 6 Gb/s avec RAID 0, 1, 5, 10
|
| SCU SATA |
SATA 2.0 3 Gb/s avec RAID 0, 1, 5, 10 |
| SAS |
- SAS du C606
- Prise en charge RAID 0, 1, 10
- (En option : AOC-SAS-2-RAID5-KEY) Prise en charge du RAID 5
|
| IPMI |
- Prise en charge de l'interface de gestion de la plate-forme intelligente v.2.0
- IPMI 2.0 avec support des médias virtuels sur LAN et KVM sur LAN
- Nuvoton WPCM450 BMC
|
| Contrôleurs de réseau |
- Intel i350 Dual port Gigabit Ethernet
- Les files d'attente de périphériques de la machine virtuelle réduisent la charge d'E/S
- Prend en charge 10BASE-T, 100BASE-TX et 1000BASE-T ; sortie RJ45
|
| Vidéo |
G200 (Renesas SH7757 BMC avec contrôleur graphique) |
| Audio |
RealTek ALC889 7.1 High Definition Audio avec S/PDIF header |
| Super I/O |
Nuvoton W83627 |
Entrée / Sortie
|
| SATA |
- 2 ports SATA 3.0 (6Gb/s)
- 8x ports SATA 2.0 (3Gb/s)
|
| AHCI SATA |
- 2 ports SATA 3.0 (6 Gb/s)
- 4x ports SATA 2.0 (3 Gb/s)
|
| SCU SATA |
4x ports SATA 2.0 (3 Gb/s) |
| SAS |
8x ports SAS2 (6Gb/s) |
| LAN |
2 ports LAN RJ45 Gigabit Ethernet |
| USB |
- 4 ports USB 3.0 (Renesas uPD720200A ; 2 à l'arrière + 2 via l'en-tête)
- 7 ports USB 2.0
- (4x arrière + 2x via l'en-tête + 1x Type A)
|
| Audio |
Audio HD 7.1 avec S/PDIF optique |
| Clavier/souris |
Port combiné clavier PS/2 |
| Port série / En-tête |
1 port UART rapide 16550 |
| IEEE 1394a |
2 En-têtes |
| DOM |
1x DOM (Disk on Module) connecteur d'alimentation |
| TPM |
1 En-tête TPM 1.2 à 20 broches |
Châssis (optimisé pour X9DAi )
|
| Mid-Tower |
CSE-732D4F-903B |
| Tour / 4 U Rackmount |
CSE-743TQ-1200B-SQ |
| Remarques importantes concernant le châssis |
Pour prendre en charge la nouvelle génération de cartes mères basées sur le processeur Intel® Xeon®, les châssis Revision M sont recommandés. |
SuperServeur(s) avec X9DAi
|
| Modèle(s) |
|
Emplacements d'extension
|
| PCI-Express |
- 3x PCI-E 3.0 x16 slots
- 2 emplacements PCI-E 3.0 x8
- 1x PCI-E 3.0 x4 (en x8)
- (Les deux unités centrales doivent être installées pour permettre un accès complet aux emplacements PCI-E et aux contrôleurs embarqués. Voir le schéma fonctionnel du manuel pour plus de détails).
|
BIOS du système
|
| Type de BIOS |
EEPROM SPI Flash de 128 Mb avec BIOS AMI |
| Caractéristiques du BIOS |
- Plug and Play (PnP)
- APM 1.2
- DMI 2.3
- PCI 2.3
- ACPI 1.0 / 2.0 / 3.0 / 4.0
- Prise en charge du clavier USB
- SMBIOS 2.7.1
- UEFI 2.3.1
|
Gestion
|
| Logiciel |
- SuperDoctor® III
- Chien de garde
- NMI
|
| Configurations électriques |
- Gestion de l'énergie ACPI / APM
- Mécanisme de neutralisation de l'interrupteur principal
- Arrêt automatique du ventilateur de l'unité centrale en mode veille
- Mode de mise sous tension pour le rétablissement de l'alimentation en courant alternatif
- Suspension vers la RAM (STR)
|
Surveillance de l'état de santé du PC
|
| Tension |
- Contrôle les cœurs du CPU, +1,1V, +1,5V, +3,3V, +5V, +12V, +3,3V en veille, +5V en veille, VBAT, les tensions de la mémoire.
- Régulateur de tension à commutation de phase 6+1
|
| FAN |
- 8x 4-pin fan headers (jusqu'à 8 ventilateurs)
- 8x ventilateurs avec contrôle du tachymètre
- Moniteur d'état pour le contrôle de la vitesse
- Moniteur d'état pour le contrôle marche/arrêt
- Contrôle de la vitesse du ventilateur à faible bruit
- Connecteurs de ventilateur à modulation de largeur d'impulsion (PWM)
|
| Température |
- Surveillance de l'environnement de l'unité centrale et du châssis
- Prise en charge du déclenchement thermique de l'unité centrale
- Contrôle thermique pour les connecteurs de ventilateurs 8x
- Logique de détection de la température I²C
- Prise en charge du moniteur thermique 2 (TM2)
- PECI
|
| LED |
LED de surchauffe de l'unité centrale / du système |
| Autres caractéristiques |
- Détection d'intrusion dans le châssis
- En-tête d'intrusion dans le châssis
- Support SDDC
- RoHS
|
Environnement opérationnel
|
| Plage de température de fonctionnement |
10°C - 35°C (50°F - 95°F) |
| Plage de température de non fonctionnement |
-40°C - 70°C (-40°F - 158°F) |
| Plage d'humidité relative de fonctionnement |
8% - 90% (sans condensation) |
| Plage d'humidité relative hors fonctionnement |
5% - 95% (sans condensation) |
