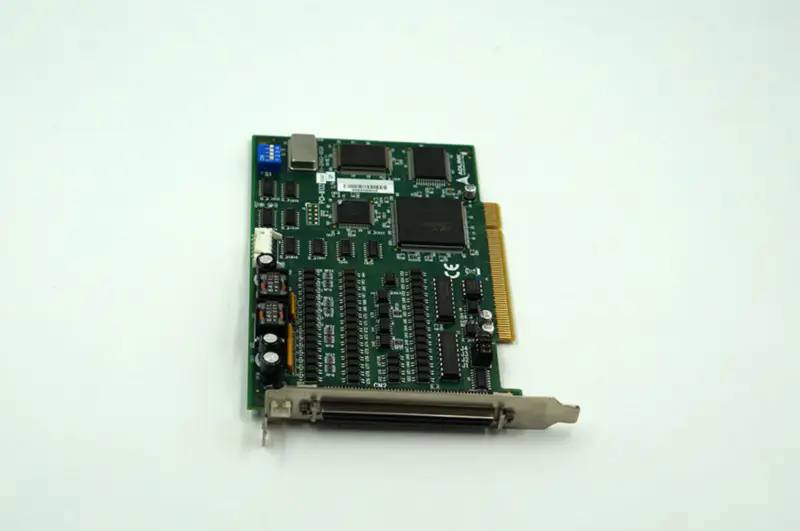

ADLINK PCI-8132 Carte DAQ

Caractéristiques

Marque : ADLINK
Numéro de modèle : PCI-8132
Options de sortie d'impulsion : OUT/DIR, CW/CCW
Nombre d'axes : 2
Taux de sortie d'impulsion : 0,03 pps à 2,4 Mpps programmable
Sortie de commande d'impulsion : DIR/OUT, CW/CCW
Taux d'accélération max. Taux d'accélération : 91 Mpps2
Résolution de la vitesse : 16 bits
Taux d'entrée du codeur : 2,4 MHz à 3 M de câble
Résolution du compteur du codeur : 28 bits
Plage de positionnement : -134 217 728 à +134 217 727 impulsions (28 bits)
Max. Nombre de cartes dans un système : 12
Interface de mouvement Signaux E/S
Broche d'entrée de verrouillage de position : LTC (1 kHz pour un déclenchement continu)
Broche E/S : Différentiel et 2500 VRMS isolé optiquement
Signaux du codeur incrémental Broche d'entrée : DIR/OUT, EA/EB
Entrée du signal d'index du codeur : EZ
Broche d'entrée du signal de l'interrupteur de fin de course mécanique : ±EL, ±SD et ORG
Interface du servomoteur Broche E/S : INP, ALM, ERC
Broche DO générale : SVON
Broche DI générale : RDY
Entrée du signal de l'émetteur d'impulsions : PA et PB
Signal de démarrage/arrêt simultané Broche E/S : STA et STP
E/S à usage général : Entrée 16-CH et sortie 16-CH
Numéro de canal : 32-CH
Entrée de gamme 2 axes : Oui
